دریچه های پروانه

Centerline-Clamp Soft Butterfly Valve ، Double Ocentric Flanged Vertfly Volve Structure ، سوئیچ چرخشی 90 درجه به راحتی ، آب بندی قابل اعتماد ، عمر طولانی مدت ، به طور گسترده ای در کارخانه های آب ، نیروگاه ها ، کارخانه های فولادی ، Papermaking ، صنعت شیمیایی ، تهیه و سایر سیستم های تأمین آب و تخلیه ، به عنوان یک تنظیم کننده و استفاده از برش استفاده می شود.

شیر پروانه ای که به آن شیر پروانه ای گفته می شود (شیر پروانه ای) ، به عضو بسته شدن (فلپ دریچه یا صفحه پروانه ای) برای دیسک اشاره دارد و در اطراف محور شیر می چرخد تا به باز و بسته شدن یک نوع شیر برسد ، در خط لوله عمدتا برای برش و فشار استفاده می شود. عضو باز و بسته شدن شیر پروانه یک صفحه پروانه ای به شکل دیسک است که در اطراف محور خود در بدنه دریچه می چرخد ، به منظور دستیابی به هدف باز و بسته شدن یا تنظیم. شیر پروانه ای که کاملاً بسته به بسته کامل باز است ، معمولاً کمتر از 90 درجه است ، شیر پروانه و ساقه پروانه ای به خودی خود توانایی قفل کردن خود را ندارند ، به منظور قرار گرفتن در صفحه پروانه ، روی کاهش دهنده دنده ساقه ساقه دریچه نصب می شوند. استفاده از کاهش دهنده دنده کرم ، نه تنها می تواند صفحه پروانه را با توانایی خود قفل کند ، به طوری که صفحه پروانه در هر موقعیتی متوقف می شود ، بلکه عملکرد عملکرد شیر را نیز بهبود می بخشد.

ویژگی های شیر پروانه ویژه صنعتی می تواند در برابر درجه حرارت بالا مقاومت کند ، دامنه فشار قابل اجرا نیز بیشتر است ، قطر اسمی دریچه بزرگ است ، بدنه دریچه از فولاد کربن ساخته شده است ، حلقه آب بندی صفحه شیر به جای حلقه لاستیکی از حلقه فلزی ساخته شده است. دریچه های پروانه ای با درجه حرارت بالا از صفحه فولادی جوش داده شده ساخته شده و عمدتاً برای مجاری گاز دودکش متوسط درجه حرارت و خطوط لوله گاز استفاده می شود.

سه طرح فنی اصلی دریچه های پروانه ای با کارایی بالا

دریچه های پروانه Storaen کنترل جریان صنعتی را از طریق مهندسی نوآورانه ، ترکیب آب بندی دقیق ، انعطاف پذیری مواد و فعال سازی هوشمند برای ارائه عملکرد بی نظیر در برنامه های متنوع تعریف می کنند. به عنوان ارائه دهنده پیشرو در انواع و راه حل های دریچه پروانه ، طرح های ما به چالش های مهم نشت ، سایش و کارآیی عملیاتی می پردازد. در اینجا نحوه سه فناوری اصلی شیرهای پروانه ما را از هم جدا می کند.

1. سیستم های آب بندی خارج از مرکز برای عملکرد صفر نشت

قلب شیر پروانه با کارایی بالا در طرح های پیشرفته و غیر عادی آن نهفته است ، و مسائل نشت مشترک را که دریچه های سنتی را به خطر می اندازد ، از بین می برد:

هندسه دوتایی دوتایی: یک محور دیسک افست (1 خارج از مرکز) و زاویه صندلی (2 خارج از مرکز) در هنگام بسته شدن یک مهر و موم "تماس با خط" ایجاد می کند و اصطکاک را 40 ٪ در مقایسه با مدل های متحد المرکارجنری کاهش می دهد. این طرح باعث خاموش شدن حباب برای گازها و مایعات ، حتی در فشارهای زیاد (حداکثر PN16.0mpa) می شود و آن را برای کاربردهای دریچه پروانه ای در خطوط لوله شیمیایی و سیستم های بخار ایده آل می کند.
نوآوری سه عیار: برای شرایط شدید (450 درجه سانتیگراد+ گاز دودکش یا رسانه ساینده) ، دریچه های سه گانه ما یک جبران سوم (شیب صورت دیسک) اضافه می کنند و امکان آب بندی فلزی به فلز را بدون سایش صندلی فراهم می کند. این فناوری از محدودیت های دریچه کره زمین در انزوا با دمای بالا فراتر می رود و از قابلیت اطمینان طولانی مدت در سیستم های اگزوز نیروگاه اطمینان می دهد.

2. علوم مادی برای مقاومت در برابر محیط زیست سخت

ما اجزای دریچه مهندس را برای مقاومت در برابر سخت ترین شرایط کار ، تطبیق انواع دریچه پروانه با تقاضای رسانه خاص:

مواد بدنه و دیسک: از چدن HT300 (مقرون به صرفه برای آب/گاز ، -10 درجه سانتیگراد 200 درجه سانتیگراد) ، فولاد کربن WCB (صنعتی سنگین ، -29 درجه سانتیگراد ، 425 درجه سانتیگراد) یا فولاد استیل 316L (که برای مواد شیمیایی مقاوم برای مواد شیمیایی ، -40 درجه سانتیگراد 450 درجه سانتیگراد) انتخاب کنید ، انتخاب کنید. دریچه های پروانه ای 6 اینچی و 4 اینچی ما دارای دنده های دیسک ضخیم شده برای جلوگیری از تغییر شکل در سرعت جریان بالا هستند و از طرح های استاندارد 25 ٪ در طول عمر چرخه استفاده می کنند.
ترکیبات مهر و موم: مهر و موم های نرم (NBR/EPDM) تحمل نشت 0.1 میلی متر برای آب و فاضلاب را ارائه می دهند ، در حالی که مهر و موم های سخت (فولاد ضد زنگ + گرافیت) رسانه های دارای ذرات را بدون فرسایش کنترل می کنند ، برای استخراج دوغاب یا گیاهان سیمانی بسیار مهم است.

3. فعال سازی هوشمند برای کنترل دقیق

دریچه های پروانه ای ما مکانیسم های پیشرفته ای را برای تقویت کارایی و ایمنی عملیاتی ادغام می کنند:

کاهش دهنده دنده های کرم: استاندارد در دریچه های دستی ، اینها عملکرد ضرب 5: 1 و عملکرد خود را قفل می کنند ، و این امکان را فراهم می کند که 90 درجه آسان حتی برای قطر 12 اینچی در حالی که خطرات پس زمینه را در خطوط لوله عمودی از بین می برد.
طراحی آماده اتوماسیون: محرک های پنوماتیک ، برقی یا هیدرولیک به طور مستقیم به فلنج های برتر ISO 5211 سوار می شوند و از موقعیت های ایمن (باز/بسته/نگه داشتن) و بازخورد 4-20mA برای ادغام PLC پشتیبانی می کنند. این باعث می شود دریچه های ما برای فرآیندهای خودکار ایده آل باشد و زمان پاسخ را نسبت به سیستم های دریچه Globe Legacy 30 ٪ کاهش می دهد.

کنترل جریان خود را با Storaen بالا ببرید

از توزیع آب گرفته تا فرآیندهای صنعتی با درجه حرارت بالا ، دریچه های پروانه ما دقت ، دوام و سازگاری سیستم شما را ارائه می دهند. با آب بندی نوآورانه ، مواد ممتاز و فعال سازی هوشمند ، شیر پروانه را از یک دستگاه خاموش ساده به یک راه حل کنترل با کارایی بالا تبدیل کرده ایم. امروزه شیرهای پروانه ای ما را برای فروش کاوش کنید و تفاوتی را که تعالی مهندسی ایجاد می کند تجربه کنید – زیرا در کنترل جریان ، عملکرد همه چیز است.

دریچه های پروانه Storaen: راه حل های سفارشی و تضمین کیفیت

Storaen کنترل جریان صنعتی را با راه حل های سوپاپی پروانه ای خیاطی و استانداردهای کیفیت سازش ناپذیر تعریف می کند ، و اطمینان می دهد که هر دریچه ای نیازهای عملیاتی منحصر به فرد شما را برآورده می کند. از انتخاب مواد گرفته تا صدور گواهینامه عملکرد ، انواع شیر پروانه ما انعطاف پذیری مهندسی را با تضمین کیفیت دقیق ترکیب می کنند – در اینجا نحوه ارائه دقت برای نیازهای خاص شما است.

سفارشی سازی: به مشخصات دقیق شما مهندسی شده است

1. اندازه و تنظیمات متناسب
با پوشش DN40 به DN1200 ، شیر پروانه 4 اینچی ما و مدل های شیر پروانه 6 اینچی (و فراتر از آن) با شبکه های لوله ای در هر مقیاس سازگار است. اندازه های غیر استاندارد؟ ما قطرهای سفارشی را برای نصب های منحصر به فرد ، از سیستم های جمع و جور HVAC گرفته تا خطوط لوله صنعتی گسترده ، کار می کنیم.
برای مطابقت با استانداردهای ASME ، DIN یا JIS ، از بین اتصالات Wafer ، Lug ، Flanged یا جوش داده شده استفاده کنید.

2. بهینه سازی مواد و مهر و موم

مواد بدن: چدن HT300 (آب/گاز) ، فولاد کربن WCB (صنعت سنگین) یا فولاد ضد زنگ 316L (مقاومت در برابر خوردگی) را انتخاب کنید تا از -40 درجه سانتیگراد تا 450 درجه سانتیگراد متناسب باشد.
انواع مهر و موم: مهر و موم های نرم (NBR/EPDM) برای آب/فاضلاب (نشت 0.1 میلی متر) یا مهر و موم های فلزی سخت (فولاد ضد زنگ + گرافیت) برای گاز با دمای بالا/دودکش-عملکرد دوام دریچه کره در شرایط ساینده.

3. فعال سازی و عملکرد

دستی (دنده کرم) ، محرک های پنوماتیک ، برقی یا هیدرولیک با نصب ISO 5211 از کنترل دقیق اطمینان حاصل می کنند. مکانیسم های ناکام را اضافه کنید (بازخورد هوا به باز/بسته) یا 4-20mA بازخورد برای فرآیندهای خودکار.
طرح های تخصصی: دریچه های کرایوژنیک (-196 درجه سانتیگراد) ، مدل های با وضوح بالا یا تنظیمات امن برای کاربردهای مهم ایمنی.

کیفیت سازش ناپذیر: از طراحی تا تحویل

1. رژیم آزمایش دقیق

تست های هیدرواستاتیک: امتیاز فشار 1.5 برابر برای پوسته ها ، 1.1 برابر صندلی ها ، تأیید نشت صفر.
آزمایش چرخه: 5،000+ عملیات برای مهر و موم های نرم ، 10،000+ برای مهر و موم های سخت – پیشگیری از هنجارهای صنعت پیشی.
قابلیت ردیابی مواد: هر مؤلفه شامل یک گواهی آسیاب است و از رعایت مقاومت شیمیایی و نیازهای دما اطمینان حاصل می کند.

2. ضمانت و پشتیبانی پس از فروش

ضمانت 1 ساله عملکرد مهر و موم و نقص مکانیکی را شامل می شود ، با پشتیبانی فنی 24/7 برای نصب ، نگهداری یا عیب یابی.
در دسترس بودن قطعات یدکی: تحویل سریع صندلی های جایگزینی ، دیسک ها یا محرک ها برای به حداقل رساندن خرابی – ایده آل برای مشتریانی که دریچه های پروانه ای را برای فروش به صورت عمده خریداری می کنند.

چرا Storaen را برای شیرهای پروانه سفارشی انتخاب کنید؟

تخصص کاربرد: چه شما به یک شیر پروانه متمرکز برای تصفیه آب یا یک مدل سه عیار برای گیاهان پتروشیمی نیاز دارید ، مهندسان ما انواع و برنامه های شیر پروانه را با پارامترهای فرآیند دقیق خود تراز می کنند.
راندمان کل هزینه: راه حل های سفارشی هزینه های بیش از حد مهندسی را کاهش می دهد ، در حالی که طرح های بادوام در مقایسه با دریچه های عمومی ، 30 ٪ نگهداری را کاهش می دهند.

سیستم خود را با دقت مناسب بالا ببرید

هنگامی که عملیات شما نیاز به تعالی دارد ، برای خارج از قفسه حل و فصل نکنید. دریچه های پروانه ای سفارشی Storaen – که توسط تضمین کیفیت دقیق انجام می شود – عملکرد ، قابلیت اطمینان و سازگاری پروژه های شما را شایسته می کند. امروزه شیرهای پروانه ما را برای فروش کاوش کنید و کشف کنید که چگونه مهندسی متناسب کنترل جریان را تغییر می دهد.

طبقه بندی بر اساس فرم ساختار
(1) شیر پروانه مهر و موم شده مرکز

(2) شیر پروانه مهر و موم شده خارج از مرکز
(3) شیر پروانه مهر و موم دوتایی

(4) سه شیر پروانه مهر و موم خارج

با توجه به طبقه بندی مواد سطح آب بندی
(1) شیر پروانه مهر و موم نرم:
1) آب بندی معاون توسط مواد نرم غیر فلزی به ترکیب مواد نرم غیر فلزی.
2) مهر و موم شده توسط مواد سخت فلزی به ترکیب مواد نرم غیر فلزی.
(2) شیر پروانه مهر و موم فلزی: آب بندی شده توسط مواد سخت فلز به ترکیب مواد سخت فلز.

طبقه بندی با آب بندی فرم
(1) شیر پروانه مهر و موم اجباری
1) شیر پروانه مهر و موم الاستیک. فشار خاص را توسط صندلی سوپاپ اکستروژن صفحه شیر هنگام بسته شدن شیر ، صندلی دریچه یا کشش صفحه دریچه ایجاد کنید.
2) شیر پروانه مهر و موم خارجی. فشار آب بندی توسط گشتاور اعمال شده در شافت شیر ایجاد می شود.
(2) شیر پروانه مهر و موم تحت فشار. فشار خاص آب بندی توسط صندلی دریچه یا صفحه شیر روی فشار پر کردن عنصر آب بندی پاپت ایجاد می شود.
(3) دریچه پروانه آب بندی خودکار. فشار آب بندی به طور خودکار با فشار متوسط ایجاد می شود.

طبقه بندی با فشار کار
(1) شیر پروانه خلاء. فشار کار در زیر شمع استاندارد دریچه پروانه تقویم جوی.
(2) شیر پروانه کم فشار. فشار اسمی Pn <1.6MPA شیر پروانه.
(3) شیر پروانه فشار متوسط. فشار اسمی PN 2.5 – 6.4MPA شیر پروانه.
(4) دریچه پروانه ای با فشار بالا. فشار اسمی PN 10.0 – 80.0MPA شیر پروانه.
(5) شیر پروانه با فشار فوق العاده بالا. فشار اسمی PN> شیر پروانه 100mpa.

طبقه بندی با دمای کار
(1) شیر پروانه ای با درجه حرارت بالا. T> 450 C شیر پروانه
(2) شیر پروانه ای با درجه حرارت متوسط. 120 درجه سانتیگراد(3) دریچه پروانه دمای طبیعی. 40 درجه سانتیگراد(4) شیر پروانه با دمای پایین. یک شیر پروانه 100 (5) دریچه پروانه ای با درجه حرارت فوق العاده کم. T <شیر پروانه 100 درجه سانتیگراد.

(1) شیر پروانه.

صفحه پروانه شیر پروانه باسن باسن در جهت قطر خط لوله نصب شده است. در کانال استوانه ای بدنه دریچه پروانه ، صفحه پروانه دیسک شکل در اطراف محور می چرخد ، زاویه چرخش بین 0 تا 90 درجه ، تا 90 درجه چرخانده می شود ، شیر کاملاً باز است.

شیر پروانه از نظر ساختار ساده است ، از نظر اندازه و نور کوچک است و فقط از چند قسمت تشکیل شده است. و فقط نیاز به چرخش 90 درجه می تواند به سرعت باز و بسته شود ، عمل ساده ، در همان زمان شیر دارای ویژگی های کنترل مایعات خوبی است. هنگامی که شیر پروانه در حالت کاملاً باز قرار دارد ، ضخامت صفحه پروانه تنها مقاومت در هنگام جریان متوسط از بدنه دریچه است ، بنابراین افت فشار تولید شده توسط شیر بسیار اندک است ، بنابراین ویژگی های کنترل جریان خوبی دارد. شیر پروانه دارای دو نوع آب بندی است: مهر و موم الاستیک و مهر و موم فلزی. شیر مهر و موم الاستیک ، مهر و موم را می توان در بدنه دریچه تنظیم کرد یا به صفحه پروانه ای در اطراف آن وصل کرد.

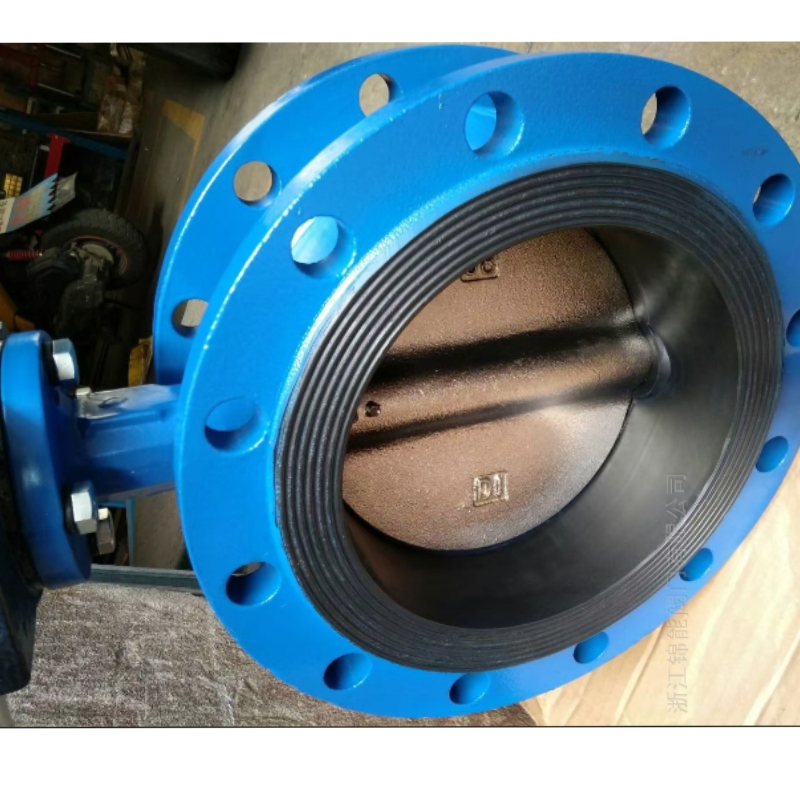

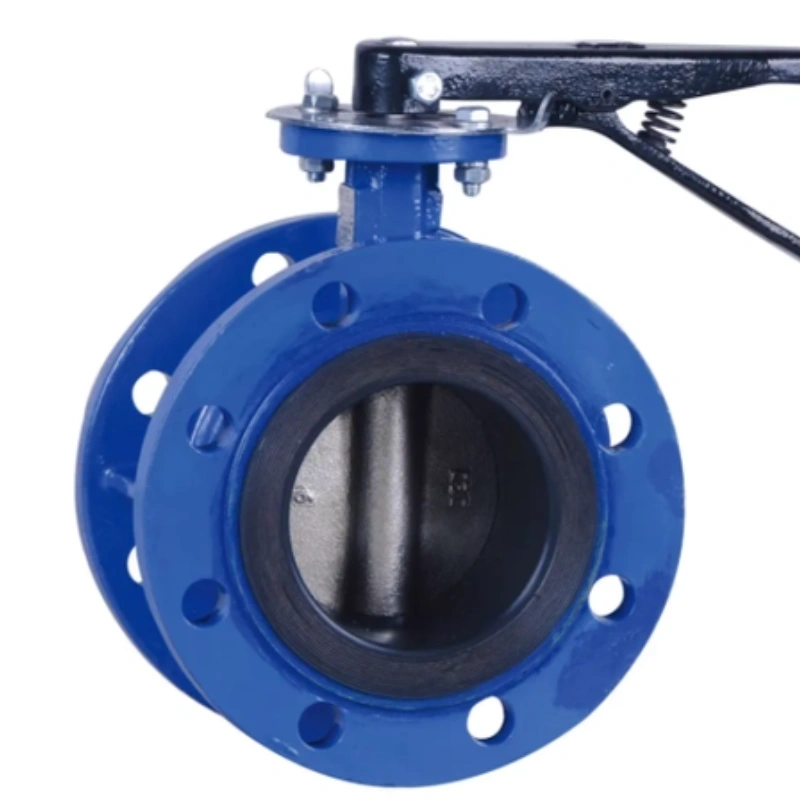

(2) شیر پروانه فلنج.

دریچه پروانه فلنج برای ساختار صفحه عمودی ، ساقه دریچه برای حلقه مهر و موم شیر آب مهر و موم سخت فلزی برای صفحه گرافیتی انعطاف پذیر و ساختار کامپوزیت صفحه استیل ضدزنگ ، نصب شده بر روی بدنه دریچه ، سطح آب مهر و موم شده صفحه پروانه ای استیل استنلس استیل است. حلقه آب بندی شیر مهر و موم نرم از لاستیک نیتریل ساخته شده است که روی صفحه پروانه نصب شده است.

(3) شیر پروانه ای از نوع.

(4) شیر پروانه جوش داده شده.

شیر پروانه جوش داده شده یک شیر پروانه ای از نوع غیر بسته است که به طور گسترده در مصالح ساختمانی ، متالورژی ، معدن ، انرژی الکتریکی و سایر فرآیندهای تولید استفاده می شود ، دمای متوسط 300 ≤ فشار اسمی خط لوله 0.1MPa ، که برای اتصال ، باز و بسته شدن رسانه استفاده می شود.

سوپاپی مهر و موم نرم و مهر

شیر پروانه ای برای چه چیزی استفاده می شود؟

دریچه پروانه نوعی دریچه چهارم چرخشی است که از دیسک چرخان برای تنظیم جریان سیال استفاده می کند. طراحی آن شامل ویژگی های مختلفی است که آن را برای کاربردهای خاص در صنایع مختلف از جمله تأمین آب ، تصفیه فاضلاب ، پردازش شیمیایی و سیستم های HVAC مناسب می کند. دانستن ویژگی ها و مزایای شیر پروانه می تواند به شما در تصمیم گیری آگاهانه در مورد استفاده از آن در سناریوهای مختلف کمک کند.

یکی از هدف های اصلی شیر پروانه ، کنترل جریان مایعات و گازها است. دیسک درون دریچه در اطراف یک محور مرکزی قرار دارد و امکان عملکرد سریع و کارآمد را فراهم می کند. این مکانیزم نوبت به ویژه در صورت نیاز به تنظیم سریع به نرخ جریان ، به ویژه سودمند است. به عنوان مثال ، در کارخانه های تصفیه آب یا کاربردهای صنعتی که کنترل دقیق آن بسیار مهم است ، یک شیر پروانه می تواند به عنوان یک راه حل مؤثر باشد.

علاوه بر این ، دریچه های پروانه ای به دلیل طراحی سبک و جمع و جور آنها شناخته می شوند. در مقایسه با انواع دیگر دریچه ها ، آنها فضای کمتری را اشغال می کنند و آنها را برای نصب در فضاهای تنگ یا هنگامی که ملاحظات وزن بسیار مهم است ، ایده آل می کند. چه در خطوط لوله و چه در مناطق محدود ، طراحی مینیمالیستی شیر پروانه امکان تطبیق پذیری را بدون قربانی کردن عملکرد فراهم می کند.

یکی دیگر از کاربردهای مهم شیر پروانه در انزوا سیستم است. با بستن کامل دیسک ، شیر یک مهر و موم محکم ایجاد می کند که از جریان مایعات جلوگیری می کند. این امر به ویژه در سناریوهای نگهداری که در آن بخش های جداسازی یک خط لوله ضروری است ، مفید است. توانایی قطع سریع و قابل اطمینان جریان ، دریچه های پروانه ای را به یک مؤلفه اساسی در کنترل سیستم ها و اطمینان از ایمنی در فرآیندهای مختلف صنعتی تبدیل می کند.

به طور خلاصه ، یک شیر پروانه در برنامه های متعددی برای تنظیم جریان ، سیستم های جدا شده و تقویت کارآیی عملیاتی استفاده می شود. طراحی جمع و جور ، عملکرد سریع و قابلیت اطمینان آن را به یک انتخاب محبوب در بسیاری از صنایع تبدیل می کند. دانستن آنچه از شیر پروانه ای برای آن استفاده می شود ، شما را قادر می سازد تا از نقش مهمی که در کنترل و مدیریت سیال ایفا می کند ، قدردانی کنید. این که آیا شما در مهندسی ، تعمیر و نگهداری یا طراحی صنعتی شرکت دارید ، داشتن یک درک جامد از برنامه های سوپاپ پروانه ای در تلاشهای حرفه ای شما به خوبی خدمت می کند.

مزایای دریچه های پروانه

یکی از مزیت های مهم دریچه های پروانه طراحی جمع و جور آنهاست. بر خلاف دریچه های سنتی که تمایل به حجیم دارند ، دریچه های پروانه ای از یک دیسک ساده نصب شده بر روی یک شافت تشکیل شده اند. این ساختار ساده امکان نصب در فضاهای تنگ را فراهم می کند و آنها را به گزینه ای ایده آل برای پروژه هایی با فضای محدود برای تجهیزات تبدیل می کند. علاوه بر این ، ماهیت سبک وزن آنها وزن کلی سیستم های لوله کشی را کاهش می دهد و منجر به کار و نصب آسان تر می شود.

یکی دیگر از مزایای مهم دریچه های پروانه ، عملکرد سریع آنهاست. این طراحی با چرخش و بسته شدن سریع ، با چرخش تنها 90 درجه مورد نیاز برای حرکت کامل تسهیل می شود. این ویژگی به ویژه در کاربردهایی که کنترل به موقع جریان مهم است ، مانند تأسیسات تصفیه آب یا کارخانه های پردازش شیمیایی بسیار ارزشمند است. پاسخ سریع دریچه های پروانه به افزایش کارایی عملیاتی و کاهش خرابی کمک می کند.

علاوه بر این ، دریچه های پروانه تنظیم جریان عالی را ارائه می دهند. در صورت باز شدن جزئی ، این دریچه ها می توانند یک مسیر جریان ساده را ایجاد کنند در حالی که به طور مؤثر کنترل رسانه ای را که از آن عبور می کنند ، ایجاد می کنند. این ویژگی در برنامه هایی که مدیریت دقیق جریان بسیار مهم است ، ضروری است و امکان عملکرد سیستم سازگار را فراهم می کند.

دریچه های پروانه همچنین دوام و نیازهای کم نگهداری را نشان می دهند. ساخته شده از مواد قوی مانند فولاد ضد زنگ یا PVC ، آنها در برابر خوردگی مقاوم هستند و باعث می شوند آنها برای مواد مختلف از جمله مواد شیمیایی تهاجمی و محیط های خورنده مناسب باشند. مکانیسم ساده آنها احتمال خرابی مکانیکی ، به حداقل رساندن نیازهای نگهداری و هزینه های عملیاتی را کاهش می دهد.

سرانجام ، سازگاری دریچه های پروانه ای آنها را برای کاربردهای متنوع در صنایع مختلف مناسب می کند. از سیستم های HVAC گرفته تا تأمین آب و تصفیه فاضلاب ، این دریچه ها می توانند طیف گسترده ای از مایعات را اداره کنند و ابزار آنها را در زمینه های مختلف تقویت کنند.

تفاوت بین شیر دروازه و شیر پروانه چیست؟

مکانیسم عملیاتی

تفاوت اصلی بین دریچه های دروازه و دریچه های پروانه در مکانیسم های طراحی و کار آنها نهفته است. بوها دریچه برای کنترل جریان از یک حرکت خطی برای بلند کردن یا پایین آمدن یک دروازه استفاده می کند. این مکانیسم برای کنترل خاموش ایده آل است اما در کاربردهای پرتاب عملکرد خوبی ندارد. در مقابل ، یک شیر پروانه شامل یک دیسک چرخان است که برای تنظیم جریان در اطراف یک شافت مرکزی قرار دارد. این طرح امکان عملکرد سریع را فراهم می کند و به ویژه در پرتاب کردن مؤثر است.

کنترل جریان و کارآیی

یکی دیگر از تمایزهای مهم ، ویژگی های جریان است. دریچه های پروانه به دلیل توانایی خود در تأمین سرعت جریان مداوم با حداقل افت فشار شناخته شده اند. این راندمان در برنامه های با حجم بزرگ و جایی که فضای محدود است بسیار سودمند است. در مقابل ، دریچه های دروازه در شیب زدن کارآمدتر هستند و می توانند تلاطم ایجاد کنند و منجر به کسری عملکرد در سناریوهای جریان بالا شوند.

ملاحظات فضا و وزن

دریچه های پروانه به طور کلی جمع و جور تر و سبک تر از دریچه های دروازه هستند. این طراحی صرفه جویی در فضا باعث می شود دریچه های پروانه ای برای نصب در فضاهای تنگ ، که در آن دریچه های سنتی دروازه ممکن است دست و پا گیر باشد. کاهش وزن دریچه های پروانه ای در هنگام نصب و نگهداری ، کار را ساده می کند.

مناسب بودن کاربرد

هر دو نوع دریچه برنامه های خاصی دارند که در آن عالی هستند. دریچه های دروازه به طور معمول در برنامه هایی که نیاز به حداقل از دست دادن فشار دارند و در جایی که جداسازی کامل مهم است استفاده می شود. در مقابل ، دریچه های پروانه ای در سیستم هایی که نیاز به عملکرد سریع و تنظیم مکرر جریان دارند ، مورد علاقه قرار می گیرند و آنها را برای سیستم های HVAC ، توزیع آب و تصفیه فاضلاب ایده آل می کنند.

سه نوع دریچه پروانه چیست؟

1. دریچه های پروانه ای متمرکز

دریچه های پروانه ای متمرکز با طراحی ساده آنها مشخص می شود ، جایی که دیسک به طور غیر عادی با بدنه دریچه تراز می شود. در این پیکربندی ، دیسک در اطراف محوری که به موازات جریان سیال قرار دارد ، می چرخد. دریچه های پروانه ای متمرکز در درجه اول در کاربردهای کم فشار استفاده می شود و آنها را برای تصفیه آب و فاضلاب ایده آل می کند. طراحی ساده آنها امکان کنترل جریان کارآمد و کاهش فشار حداقل را فراهم می کند ، که عملکرد بهینه را در تنظیمات مختلف تضمین می کند.

2. دریچه های پروانه ای خارج

دریچه های پروانه ای خارج از مرکز ، که به عنوان دریچه های پروانه ای با کارایی بالا نیز شناخته می شوند ، دارای یک طراحی منحصر به فرد هستند که اجازه می دهد دیسک از صندلی دریچه جبران شود. این طرح قابلیت آب بندی را بهبود می بخشد و سایش را در اجزای دریچه کاهش می دهد. دریچه های پروانه ای خارج از مرکز برای کاربردهای خواستار تر ، از جمله مواردی که شامل فشارها و درجه حرارت های بالاتر هستند ، مناسب هستند. آنها در خدماتی مانند رسیدگی به دوغاب ها ، مایعات خورنده و سایر رسانه های چالش برانگیز ، از عملکرد و قابلیت اطمینان طولانی مدت ، برتری دارند.

شیرهای پروانه ای دوتایی دوتایی

دریچه های پروانه ای دوتایی یا شیرهای پروانه جبران سه گانه ، طراحی دریچه های خارج از مرکز را یک قدم جلوتر بردارید. با دو جبران – یکی برای چرخش دیسک و دیگری برای سطح آب بندی – این دریچه ها عملکرد پیشرفته ای را ارائه می دهند ، به ویژه در شرایط خواستار. طراحی دوتایی دوتایی منجر به اصطکاک پایین تر بین دیسک و صندلی می شود و باعث می شود یک مهر و موم محکم و بدون سایش مرتبط با طرح های دریچه سنتی باشد. آنها یک انتخاب ایده آل برای کاربردهای پر فشار و درجه حرارت بالا هستند و اغلب در صنایعی مانند نفت و گاز ، تولید برق و داروهای دارویی استفاده می کنند.
