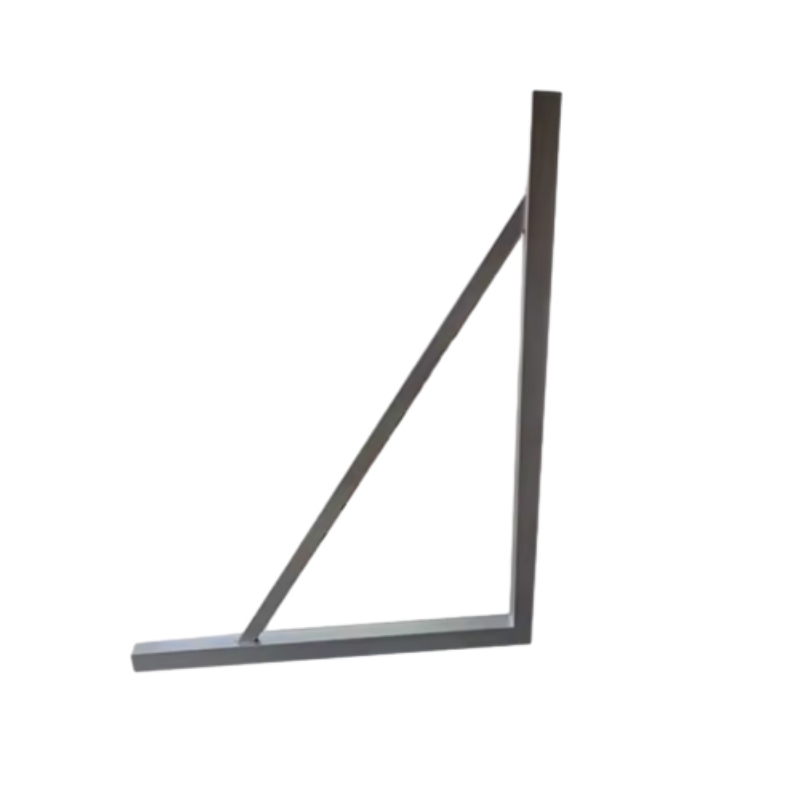

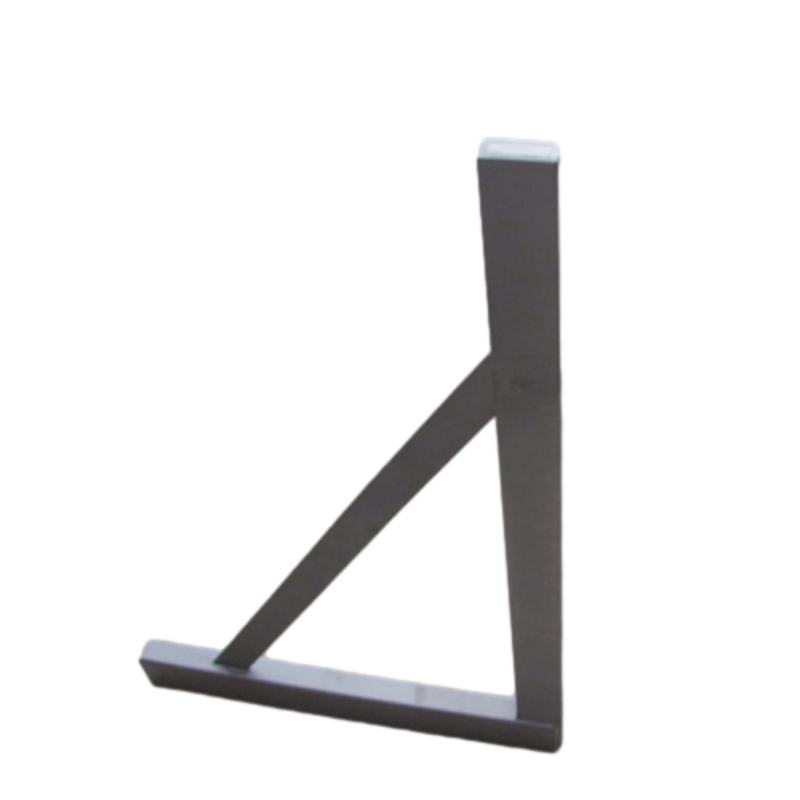

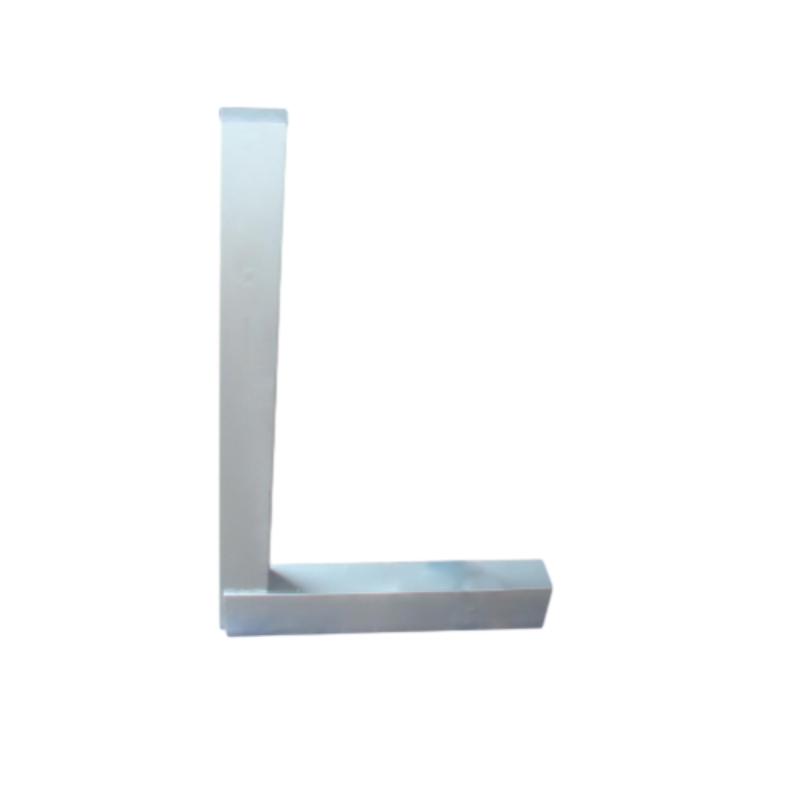

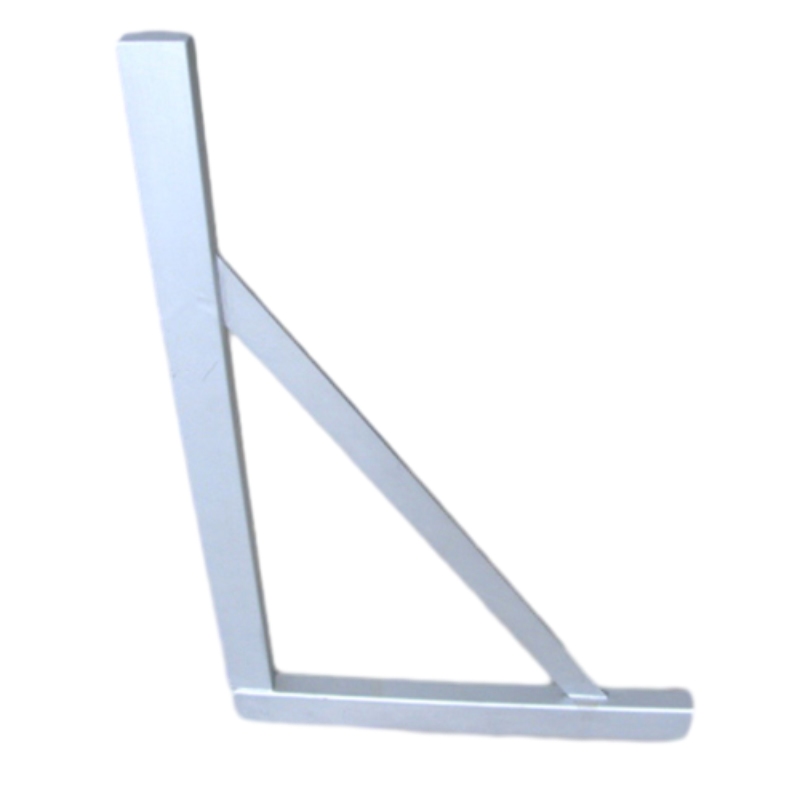

حاکم زاویه راست

محل مبدا ： هبی

ضمانت ： 1 سال

پشتیبانی سفارشی ： OEM

نام تجاری ： Storan

شماره مدل 3003

مواد ： منیزیم

وزن مورد 4 کیلوگرم

نام محصول ： خط کش آلیاژ آلومینیوم منیزیم

مواد ： آلیاژ آلومینیوم منیزیم

اندازه 630*400 میلی متر

بسته ： جعبه تخته سه لا

گواهی ： ISO9001

درجه ： 0 درجه

حمل و نقل ： از طریق دریا یا هوا

کلمه کلیدی ： قانون موازی

دقت ： 0 درجه 1- گراد 2

زمان پیشرو

حاکم زاویه صندلی گسترده مگنالیم 210*300 میلی متر

عملکرد خط کش آلومینیوم آلومینیوم راست منیزیم:

1. 1. خصوصیات فیزیکی: 47 کیلوگرم در میلی متر مربع
2. 2.Magnesium-Aluminium ange ange leongation: 17 ٪
3. 3. نقطه خمش خط حاکم با زاویه راست ماگنسیوم-آلومینیوم: 110 کیلوگرم در میلی متر مربع
4. 4.Vickers Strength از خط کش منیزیم-آلومینیوم با زاویه راست: HV80
5.

خط کش منیزیم-آلومینیوم دارای مزایای زیر است:

1. وزن سبک ، استفاده آسان و آسان برای حرکت.
2. 2. تغییر شکل آسان نیست. نقطه خمش مواد فولادی عمومی 30 کیلوگرم در میلی متر مربع و چدن عمومی 38 کیلوگرم در میلی متر مربع است. نقطه خمشی این ماده 110 کیلوگرم در میلی متر مربع است و شاخص مقاومت خمشی بسیار فراتر از سایر مواد است.
3. 3. نگه داشتن آسان ، تعلیق و تراز کردن بدون تأثیر بر صافی و موازی بودن آن به دلیل تسطیح طولانی مدت می تواند انجام شود.
4. 4. نمایش آسان نیست ، در هنگام استفاده از روغن استفاده نکنید ، برای مدت طولانی از آن استفاده نکنید ، در هنگام ذخیره ، یک لایه نازک از روغن صنعتی عمومی را به آرامی بپوشانید.

نمرات دقیق خط کش زاویه راست 0-2: استانداردهای تحمل عمودی

در ساخت دقیق ، حاکم زاویه ای درست فقط به اندازه توانایی آن در حفظ تحمل های عمودی سختگیرانه مؤثر است. Storaen برای راه حل های حاکم فلزی 90 درجه ما ، سه درجه دقیق (0 ، 1 ، 2) را تعریف می کند ، که هر یک برای پاسخگویی به خواسته های خاص صنعتی – از اندازه گیری هوافضا گرفته تا ماشینکاری عمومی. درک این نمرات تضمین می کند که شما ابزار مناسبی را برای نیازهای بازرسی عمودی خود انتخاب کنید ، با حمایت ISO 1101 و GB/T 6092.

درجه 0: دقت فوق العاده بالا (2 ±")

استاندارد طلا برای برنامه های مهم:

تحمل: عمودی 90 درجه را در 2 قوس دوم (0005 میلی متر در متر) حفظ می کند ، که از طریق تداخل سنجی لیزر تأیید می شود.
مواد: Premium HT200 چدن (برای میرایی لرزش) یا آلیاژ آلومینیوم منیزیم (برای استحکام سبک) ، هر دو در دمای 80 درجه سانتیگراد مقاوم به استرس برای از بین بردن 95 ٪ از تنش های داخلی.

برنامه:

آزمایش مؤلفه هوافضا: یک حاکم زاویه ای 90 درجه Storaen (درجه 0 ، 630x400mm) ، براکت های موتور جت را در فاصله 0.001 میلی متر در متر قرار می دهد و مانع از خرابی خستگی می شود.
کالیبراسیون CMM: به عنوان یک استاندارد مرجع برای ماشین های اندازه گیری مختصات ، که در آن خطاهای زیر میکرون می توانند داده های صدور گواهینامه را برای کاشت دستگاه های پزشکی باطل کنند.

درجه 1: دقت صنعتی (5 ±")

تعادل و تطبیق پذیری برای بیشتر کارهای ماشینکاری:
تحمل: 5 قوس 5 ± (0.0015 میلی متر در متر) ، ایده آل برای بررسی های عمودی سازگار با ISO 1101.
ویژگی های طراحی: دنده های تقویت شده در مدل های خط کش 90 درجه فلزی (3000x2000mm) بارهای 200 کیلوگرم+ بدون تغییر شکل را توزیع می کنند ، در حالی که یک پوشش ضد خوردگی 5μm در برابر قرار گرفتن در معرض خنک کننده محافظت می کند.

برنامه:

وسایل نقلیه خودرو: یک خط کش زاویه ای راست استورآن (درجه 1 ، 1000×630 میلی متر) تضمین می کند که بلوک های موتور عمود بر سطوح جفت گیری در 0.01 میلی متر پوند هستند و 40 ٪ بازسازی مونتاژ را کاهش می دهد.
تراز دستگاه CNC: عمودی اسپیندل را در دستگاه های فرز ، بهبود سطح سطح (RA ≤1.6μm) و افزایش عمر ابزار 25 ٪ تأیید می کند.

درجه 2: دقت عمومی (10 ±")

برای کارهای تراز و چیدمان غیر بحرانی قابل اعتماد است:

تحمل: 10 قوس (0.003 میلی متر در متر) ، مناسب برای نیازهای GB/T 6092 کلاس 2.
گزینه های مواد: فولاد کربن مقرون به صرفه (برای محیط های سنگین) یا آلومینیوم آنودایز شده (برای مقاومت در برابر خوردگی در کارگاه های نساجی) ، وزن فقط 5 کیلوگرم برای مدل های 1500x1000mm.

برنامه:

مونتاژ تجهیزات سنگین: یک خط کش چند زاویه storaen (درجه 2 ، 2000x1500mm) عمودی مونت های تیغه بولدوزر را بررسی می کند و از تراز 90 درجه برای جابجایی بهینه خاک اطمینان می دهد.
ساخت ورق فلزی: علائم خم 90 درجه را روی ورق های فولادی با ضخامت 5 میلی متر راهنمایی می کند و تنظیمات آزمایش و خطا را 30 ٪ در ساخت محفظه کاهش می دهد.

4. تضمین دقیق استورین

قابلیت ردیابی کالیبراسیون: هر خط کش زاویه ای راست شامل یک گواهینامه تولید شده توسط CMM ، قابل ردیابی در استانداردهای اندازه گیری ملی است.
نمرات سفارشی: برای اجزای زیرزمینی هوافضا نیمه بحرانی به یک حاکم 0.5 درجه نیاز دارید؟ مهندسان ما تحمل به مشخصات شما ، در 4-6 هفته تحویل داده می شوند.
گارانتی: پوشش 1 ساله در برابر رانش عمودی ، دو برابر میانگین صنعت ، اطمینان از قابلیت اطمینان طولانی مدت حتی در گرمای کارگاه 40 درجه سانتیگراد.

این که آیا شما به دقت زیر میکرون درجه 0 برای هوافضا احتیاج دارید ، عملکرد متعادل درجه 1 برای ماشینکاری خودرو یا قابلیت اطمینان مقرون به صرفه درجه 2 برای کارهای عمومی ، راه حل های خط کش با زاویه ای با درجه دقیق با درجه بندی دقیق استورن کنترل عمودی بی نظیر را ارائه می دهد. جفت با لوازم جانبی پیشگام زاویه ای برای بازرسی جامع زاویه ای ، و اعتماد به تخصص مهندسی ما برای رعایت دقیق ترین استانداردهای صنعتی – جایی که هر درجه از دقت حساب می شود.

نکات ذخیره سازی خط کش راست: آویز در مقابل قرار دادن افقی بهترین روشها

ذخیره مناسب برای حفظ دقت و ماندگاری حاکم زاویه ای راست شما بسیار مهم است. Storaen ابزارهای خود را-از مدل های خط کش سبک وزن 90 درجه تا راه حل های حاکم چند زاویه ای سنگین-با طرح های مناسب برای ذخیره سازی مهندسی می کند ، اما پیروی از این بهترین شیوه ها تضمین می کند که سرمایه گذاری شما برای سالها دقیق باقی می ماند. در اینجا نحوه انتخاب بین محل حلق آویز و افقی بر اساس نوع ابزار و نیازهای کارگاه شما آورده شده است:

1. ذخیره سازی آویز: ایده آل برای حاکمان سبک و کوچک به متوسط

مناسب برای مدل های خط کش با زاویه 90 درجه ≤1500x1000mm (به عنوان مثال ، آلومینیوم منیزیم یا آلومینیوم آنودایز):

چرا کار می کند: حلق آویز استرس گرانشی را در لبه های حاکم از بین می برد و از پیچ و تاب جزئی که می تواند با ذخیره افقی رخ دهد جلوگیری می کند. خط کش 90 درجه فلزی Storaen (5 کیلوگرم برای 1000×630 میلی متر) دارای سوراخ های آویزان تقویت شده (قطر 20 میلی متر ، محاصره برای محافظت از لبه ها) برای نصب ایمن است.

چگونه آن را انجام دهیم:

از قلاب های ضد لرزش (شامل حاکمان Storaen) برای آویزان کردن ابزار به صورت عمودی بر روی یک قفسه دیواری استفاده کنید و از چهره های 90 درجه ای به سمت پایین اطمینان حاصل کنید تا از تجمع گرد و غبار جلوگیری شود.
ترخیص 50 میلی متر بین حاکمان برای جلوگیری از تأثیرات تصادفی – مهم برای حفظ دقت 2 ± 2 "از مدلهای حاکم زاویه ای درجه 0.

بهترین ها برای: محیط های کارگاه با فضای کف محدود یا هنگام ذخیره حاکمان با پیش سازنده زاویه ای مناسب که برای بازرسی های مکرر نیاز به دسترسی سریع دارند.

2. قرار دادن افقی: برای حاکمان سنگین و بزرگ توصیه می شود

ایده آل برای مدل های خط کش چند زاویه چدن چدن ≥2000x1500mm (به عنوان مثال ، HT200 چدن ، سختی 180HB):

چرا کار می کند: ذخیره سازی افقی وزن را به طور مساوی در پایه خط کش توزیع می کند ، و از طراحی تسکین یافته استرس استراین (550 درجه سانتیگراد آنیل به مدت 4 ساعت) استفاده می کند تا ثبات بعدی را حفظ کند. یک خط کش 3000x2000mm با پشتیبانی در سه نقطه (پایان + مرکز) 70 ٪ کمتر از SAG نسبت به گزینه های پشتیبانی نشده را تجربه می کند.

چگونه آن را انجام دهیم:

از قفسه های فوم (ضخامت 10 میلی متر ، ضد استاتیک) برای کوسن سطوح تماس خط کش استفاده کنید و از پایان دست دستی (RA ≤1.6μm) از مدلهای خط کش با زاویه راست دقت محافظت کنید.
برای به حداقل رساندن انبساط حرارتی-به ویژه برای حاکمان آلومینیوم منیزیم ، که 110 کیلوگرم در میلی متر مربع حتی در دمای 40 درجه سانتیگراد حفظ می کنند ، در مناطق کنترل شده دما (2 درجه سانتیگراد 2 درجه سانتیگراد) ذخیره کنید.

بهترین ها برای: تنظیمات کارگاه در مقیاس بزرگ یا هنگام ذخیره حاکمان در کنار لوازم جانبی پیش بینی زاویه ای راست ، اطمینان از تراز آسان برای بازرسی های زاویه پیچیده.

3 بهترین روشهای جهانی برای همه انواع حاکم

تمیز قبل از ذخیره سازی: برای محافظت در برابر باقیمانده مایع خنک کننده ، با روغن ضد سرخ (پوشش روغن ترشی 5 میکرومتر) پاک کنید-مهم برای حفظ مقاومت در برابر خوردگی مدل های حاکم زاویه ای آلومینیوم 90 درجه در محیط های دریایی یا مرطوب.
از انباشت خودداری کنید: هرگز حاکمان شمع به صورت عمودی ، زیرا حتی 5 کیلوگرم فشار می تواند لبه 90 درجه ابزارهای غیر استرس را تغییر شکل دهد-خط حاکم درجه 90 درجه استورین درجه 1 در برابر چنین تغییر شکل ای مقاومت می کند اما هنوز از ذخیره تک لایه بهره می برد.
برچسب به وضوح: مکان های ذخیره سازی را با درجه دقیق (0/1/2) و نوع مواد برای سریع انتخاب ابزار ، به ویژه هنگام استفاده از انواع خط کش های چند زاویه ای برای کارهای خاص مانند کالیبراسیون عمودی دستگاه CNC علامت گذاری کنید.

4. ویژگی های طراحی ذخیره سازی Storaen

تقویت سوراخ حلق آویز: کلیه حاکمان ≥1000 میلی متر شامل نقاط حلقوی تقویت شده با فولاد ، آزمایش شده برای پشتیبانی از 5 برابر وزن ابزار بدون تغییر شکل-IDEAL برای تغییر مجدد مکرر در بازرسی های مؤلفه هوافضا.
پاهای ضد لغزش (برای استفاده افقی): مدل های چدن دارای کلاه های انتهایی لاستیکی هستند که قفسه های ایمن را در اختیار دارند و از اسلایدهای تصادفی جلوگیری می کنند که می توانند در طول کارهای مونتاژ تجهیزات سنگین به لبه اندازه گیری خط کش آسیب برساند.
راه حل های ذخیره سازی سفارشی: برای پیشرو در برابر زاویه راست و مجموعه خط کش چند زاویه ای به یک سبد تلفن همراه نیاز دارید؟ تیم ما قفسه هایی را با درج فوم طراحی می کند ، که در 4-6 هفته برای ادغام بدون درز در گردش کار شما تحویل داده می شود.

این که آیا شما یک خط کش با زاویه 90 درجه سبک را برای دسترسی سریع آویزان کرده اید یا یک خط کش با زاویه ای راست را برای حداکثر ثبات ذخیره می کنید ، به دنبال این شیوه ها باعث می شود که ابزار Storaen شما دقیق و آماده استفاده باشد. طرح های تقویت شده ذخیره سازی ما-از سوراخ های آویزان تقویت شده تا مواد آرام شده با استرس-تعمیر و نگهداری مناسب ، افزایش عمر ابزارهای دقیق شما و محافظت از سرمایه گذاری در کیفیت. Smart را ذخیره کنید ، هوشمندتر را با Storaen اندازه گیری کنید.
