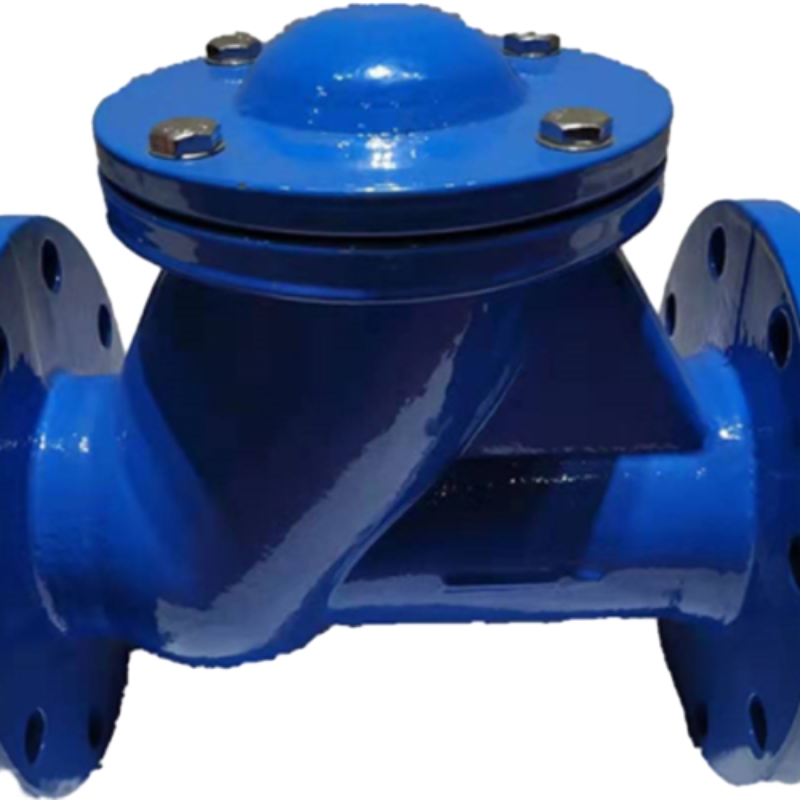

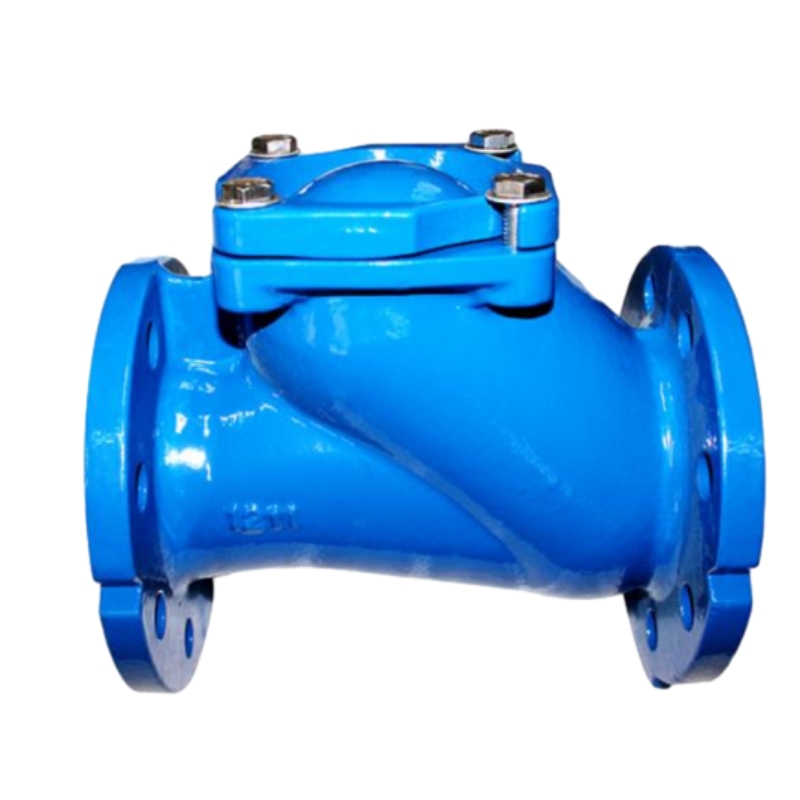

دریچه چک توپ

توپ لاستیکی توپ فولادی توخالی را با لاستیک الاستیک تصویب می کند تا از آب بندی و کاهش آسیب به سیستم خط لوله در فرآیند بسته شدن شیر اطمینان حاصل شود. با باز شدن دریچه ، بدنه مخروطی با سوراخ می تواند توپ فولادی را برطرف کرده و فشار روی سطح تماس بین توپ لاستیکی و بدنه مخروطی را از بین ببرد ، به طوری که تماس با سطح تماس باشد و از بین رفتن هیدرولیک ناشی از لرزیدن توپ لاستیکی در دریچه کاهش یابد.

در سیستم لوله کشی بزرگ با سه دریچه چک توپ درگاه یا چهار پورت ، می توانند یک ساختار صفحه شیر بزرگ را جایگزین کنند ، وزن صفحه دریچه را کاهش دهند ، گذرگاه ساختار متخلخل آزاد است ، کره ای که در هر سوراخ قرار می گیرد ، در فرآیند مایع به بدن و خارج از آن ، تداخل متقابل ، کاهش ضربه و لرزش در فرآیند شیر ، باعث کاهش نویز و هرگونه گسل در حال اجرا می شود. اسفریکا چند کانال

آهن انعطاف پذیر QT450-10 در مقابل مواد سنتی: دستیابی به موفقیت فناوری فشار مقاوم در برابر خوردگی در شیرهای چک توپ （H2

ادغام Storaen از آهن انعطاف پذیر QT450-10 در طرح های شیر چک توپ ما نشان دهنده پیشرفت تحول در کنترل مایعات صنعتی ، پیشی گرفتن از مواد سنتی مانند فولاد کربن و برنج در استحکام ، مقاومت در برابر خوردگی و دوام عملیاتی است. ما به عنوان تولید کنندگان پیشرو در حال کنترل دریچه ، ما از این ماده برتر به شیرهای مهندسی که در محیط های خواستار برتری دارند ، استفاده می کنیم – در اینجا نحوه عملکرد از گزینه های معمولی است.

1. استحکام مکانیکی بی نظیر

آهن داکتیل QT450-10 استحکام کششی 450MPa-50 ٪ بالاتر از چدن استاندارد و 20 ٪ قوی تر از فولاد کربن (ASTM A216 WCB) را ارائه می دهد. این قدرت برتر به شیر نوع توپ ما اجازه می دهد تا ضمن حفظ انعطاف پذیری ، فشارهای کاری را تا 2.5MPa (PN25) تحمل کند و حتی در دمای 10 درجه سانتیگراد مقاومت کند. در مقابل ، دریچه های فولادی کربن ، گرچه قوی هستند ، اما مستعد خستگی تحت نوسانات فشار هستند ، در حالی که برنج فاقد سفتی برای سیستم های فشار قوی (حداکثر 1.6 مگاپیکسال) است. نتیجه؟ 40 ٪ عمر طولانی تر در خطوط لوله صنعتی در معرض افزایش فشار مکرر قرار دارد.

2. مقاومت در برابر خوردگی افزایش یافته برای رسانه های سخت

ساختار گرافیتی جمع و جور آهن انعطاف پذیر QT450 مقاومت ذاتی در برابر خورنده های خفیف (pH 6-8) ، مانند آب صنعتی ، فاضلاب و گازهای غیر اکسید کننده را فراهم می کند-نیاز به پوشش های محافظ مکرر مورد نیاز فولاد کربن. هنگامی که با توپ های بسته بندی شده لاستیکی EPDM/NBR ما در طرح های شیر به سبک توپ جفت می شویم ، یک سیستم دوران باربری را تشکیل می دهد که در مقایسه با گزینه های فولادی بدون پوشش ، 30 ٪ تعمیر و نگهداری را کاهش می دهد. برای محیط های تهاجمی تر ، پوشش اپوکسی اختیاری مقاومت شیمیایی را بیشتر می کند ، از برنج بهتر در کاربردهای درجه حرارت بالا (تا 80 درجه سانتیگراد) در حالی که تحمل فشارهای بالاتر-مبارزات مغزی با فشار بیش از 1.6 مگاپیکسولت است و برای مایعات دارای ذرات نامناسب است.

3. تطبیق پذیری را برای هر برنامه طراحی کنید

شیرهای چک توپ آهن داکتیل Storaen در تنظیمات متناسب با نیازهای متنوع در دسترس هستند:

اتصالات نخ (DN15-DN50): نصب سبک و آسان برای نصب ، ایده آل برای لوله کشی مسکونی یا تنظیمات صنعتی در مقیاس کوچک که به شیرهای چک توپ رشته ای نیاز دارند.
مدل های فلنج (DN65-DN300): طرح های سنگین مطابق با ASME B16.5 و DIN PN16 ، که از ادغام یکپارچه در خطوط لوله تجاری و صنعتی در سراسر جهان اطمینان حاصل می کند.
نصب جهانی: توابع متعادل چند توپ متعادل به طور قابل اعتماد در هر دو جهت گیری افقی و عمودی ، از بین بردن محدودیت های موقعیتی دریچه های چک نوسان و ایجاد آن به عنوان یک انتخاب همه کاره برای کاربردهای دریچه توپ افقی در سیستم های HVAC یا کارخانه های تصفیه آب.

مطالبی را انتخاب کنید که بهتر است

این که آیا شما به یک راه حل بادوام برای شبکه های آب صنعتی یا دریچه قابل اعتماد برای سیستم های تجاری HVAC نیاز دارید ، دریچه های چک توپ آهن Storaen استحکام ، مقاومت در برابر خوردگی و سازگاری را که مواد سنتی نمی توانند با آن مطابقت داشته باشند ، ارائه می دهد. خداحافظی از تعویض ها و تعمیر و نگهداری مکرر – دریچه های ما برای پیشرفت در شرایط چالش برانگیز ، با حمایت از تخصص یک تولید کننده شیر قابل اعتماد توپ ، مهندسی شده اند.

امروزه از دریچه های توپ ما برای فروش کاوش کنید و پیشرفت فناوری را که در حال تعریف مجدد پیشگیری از جریان است ، تجربه کنید. اعتماد به عملکرد اثبات شده آهن انعطاف پذیر-به دلیل کنترل سیال ، دوام غیر قابل مذاکره است.

L Check Valve هیچ قسمت مشترکی ندارد (آستین شافت و شافت وجود دارد ، هیچ حرکات اصطکاک مکانیکی نسبی ، در مقایسه با شیر چک نوسان ، هیچ قطعاتی وجود ندارد ، دارای عمر طولانی و بدون کار است.

عملکرد دریچه بررسی توپ

در قلمرو پویایی سیال و کاربردهای صنعتی ، نمی توان اهمیت اجزای قابل اعتماد را بیش از حد بیش از حد کرد. یکی از این مؤلفه های مهم دریچه چک توپ است. این دستگاه به منظور اجازه جریان مایعات در یک جهت در حالی که به طور مؤثر از جریان معکوس جلوگیری می کند ، اطمینان حاصل می شود و از یکپارچگی سیستم و کارآیی عملیاتی اطمینان می دهد.

عملکرد اساسی دریچه چک توپ مبتنی بر یک مکانیسم ساده و در عین حال مؤثر است. این شامل یک توپ کروی است که در یک محفظه قرار دارد که دارای ورودی و خروجی است. در حین کار عادی ، هنگامی که سیال در جهت تعیین شده جریان می یابد ، فشار توپ را از صندلی دور می کند و اجازه عبور بدون مانع را می دهد. با این حال ، اگر تلاش برای جریان مایعات در جهت مخالف وجود داشته باشد ، توپ در مقابل صندلی مجبور می شود و یک مهر و موم ضد آب ایجاد می کند. این عمل محوری از جریان برگشتی جلوگیری می کند ، که می تواند منجر به آلودگی ، افت فشار و خرابی های احتمالی سیستم شود.

دریچه های چک توپ به ویژه در برنامه های مختلف ، از مدیریت فاضلاب گرفته تا سیستم های HVAC ، به دلیل دوام و نیازهای کم نگهداری آنها مورد علاقه قرار می گیرند. طراحی آنها تلاطم و از دست دادن فشار را به حداقل می رساند و آنها را برای هر دو سیستم فشار زیاد و کم به انتخاب کارآمد تبدیل می کند. علاوه بر این ، ساخت و ساز ساده یک شیر چک توپ ، نصب و تعویض آسان را تسهیل می کند و یک راه حل عملی برای مهندسان و تکنسین ها در صنایع مختلف ارائه می دهد.

به طور خلاصه ، شیر چک توپ نقش مهمی در حفظ جریان جهت مایعات ، محافظت از سیستم ها از جریان معکوس و اطمینان از عملکرد بهینه دارد. از آنجا که صنایع همچنان در اولویت بندی کارآیی و قابلیت اطمینان سیستم قرار می گیرند ، درک عملکرد دریچه های چک توپ برای متخصصان درگیر در فن آوری های کنترل مایعات مهم می شود. سرمایه گذاری در دریچه های چک با کیفیت بالا می تواند به طور قابل توجهی اثربخشی عملیاتی را افزایش دهد در حالی که از زیرساخت ها از خطرات احتمالی محافظت می کند.

در نتیجه ، چه در لوله کشی مسکونی و چه در سیستم های صنعتی پیچیده ، شیر چک توپ یک مؤلفه ضروری است که عملکرد یکپارچه سیستم های حمل و نقل سیال را تضمین می کند.

چرا تولید کننده شیر Check Ball Storaen را انتخاب کنید

هنگامی که صحبت از اطمینان از کارآیی و ایمنی سیستم های سیال می شود ، انتخاب سازنده دریچه چک توپ مناسب بسیار مهم است. گودال به عنوان یک تولید کننده پیشرو در حال کنترل دریچه توپ ، نه تنها محصولات با کیفیت بالا بلکه طیف وسیعی از مزایایی را که نیازهای مختلف صنعتی را تأمین می کند ، ارائه می دهد.

یکی از دلایل اصلی انتخاب Storaen ، کیفیت بی نظیر دریچه های چک توپ آن است. با آزمایش دقیق و پیروی از استانداردهای صنعت ، استورین تضمین می کند که هر دریچه ای برای ماندگاری ساخته شده است و خطر نشت و خرابی هایی را که می تواند منجر به خرابی عملیاتی شود ، به حداقل می رساند. این دوام برای مشاغلی که به دنبال حفظ بهره وری و کارآیی هستند ضروری است.

علاوه بر کیفیت ، Storaen خود را به نوآوری افتخار می کند. این شرکت به طور مداوم در تحقیق و توسعه سرمایه گذاری می کند تا طراحی و عملکرد شیرهای چک توپ خود را بهبود بخشد. این تعهد به نوآوری بدان معنی است که مشتریان می توانند برای گنجاندن آخرین فناوری ها به محصولات Storaen اعتماد کنند و عملکرد و قابلیت اطمینان پیشرفته را در انواع برنامه ها ارائه دهند.

علاوه بر این ، Storaen پشتیبانی عالی مشتری را ارائه می دهد. تیم باتجربه آنها پیچیدگی های صنایع مختلف را درک می کند و می تواند راه حل های متناسب برای تأمین نیازهای خاص ارائه دهد. این که آیا این به سوالات فنی کمک می کند یا شما را از طریق فرایند انتخاب راهنمایی می کند ، پشتیبانی مشتری Storaen یک تجربه یکپارچه را تضمین می کند ، و اجرای راه حل های مؤثر کنترل مایعات را برای مشاغل آسان تر می کند.

سرانجام ، قیمت دریچه چک توپ رقابتی یکی دیگر از عوامل اصلی است که Storaen را به عنوان یک تولید کننده دریچه بازرسی توپ ترجیح می دهد. Storaen با حفظ فرایندهای تولید مقرون به صرفه و بدون به خطر انداختن کیفیت ، خود را به عنوان یک شریک ارزشمند برای مشاغل که به دنبال بهینه سازی هزینه های عملیاتی خود هستند ، قرار می دهد.

به طور خلاصه ، انتخاب Storaen به عنوان تولید کننده شیر چک توپ ، کیفیت ، نوآوری ، پشتیبانی برجسته مشتری و قیمت های رقابتی را تضمین می کند. برای صنایعی که به کنترل سیال قابل اعتماد بستگی دارند ، Storaen بدون شک بهترین انتخاب است.

طراحی چند کانال چند توپ: چگونه این شیر چک توپ به 99 ٪ بازده پیشگیری از جریان برگشتی دست می یابد

شیر چک توپ Storaen پیشگیری از جریان را از طریق طراحی نوآورانه چند توپ ، چند کانال ، طراحی شده برای ارائه کارایی بی نظیر در کنترل سیال ، تعریف می کند. بر خلاف دریچه های چک سنتی ، محلول ما از چندین توپ روکش شده از لاستیکی و یک ساختار مخروطی متخلخل برای ایجاد یک سیستم آب بندی پویا استفاده می کند و آن را به انتخاب خطوط لوله صنعتی ، شبکه های آبرسانی و سیستم های HVAC تبدیل می کند. در اینجا نحوه انقلابی در پیشگیری از جریان در جریان است.

مکانیک آب بندی چند توپ

در هسته دریچه چک نوع توپ ما خوشه ای از توپ های لاستیکی با دقت (EPDM/NBR) قرار دارد که در یک مخروط سوراخ دار قرار دارد. هنگامی که جریان به جلو است ، توپ ها آزادانه شناور می شوند و امکان عبور بدون مانع از چند قصبها را فراهم می کنند و باعث کاهش هیدرولیک 35 ٪ در مقایسه با دریچه های چک می شوند. هنگامی که جریان معکوس می شود ، توپ ها به طور همزمان در برابر سطح صندلی مخروط مهر و موم می شوند و یک سد چند نقطه ای ایجاد می کنند که با راندمان 99 ٪ جریان عقب را مسدود می کند. این طرح خطرات خرابی تک نقطه ای را که در مدل های سنتی شیر به سبک توپ وجود دارد ، از بین می برد.

برای دوام و عملکرد مهندسی شده است

مواد ناهموار: بدنه دریچه (QT450 آهن انعطاف پذیر یا فولاد ضد زنگ 316L) در برابر فشارها تا 2.5 مگاپاسکال و درجه حرارت از 0 درجه سانتیگراد تا 80 درجه سانتیگراد مقاومت می کند و از قابلیت اطمینان در محیط های سخت اطمینان می یابد.
عملکرد سایش صفر: توپ ها بدون تماس با سطوح فلزی ، از بین بردن سایش و افزایش عمر خدمات به 50،000+ چرخه – دو برابر شیرهای چک معمولی شناور می شوند.
اتصالات همه کاره: به عنوان شیر چک توپ نخ (DN15 -DN50) یا فلنج (DN65 -DN300) ، سازگار با استانداردهای ASME و DIN برای تاسیسات جهانی موجود است.

برنامه های کاربردی در صنایع

تصفیه آب: از جریان عقب در شبکه های آب شهری جلوگیری می کند ، در حالی که طراحی چند کانال مقاومت در برابر ساخت زباله ها در سیستم های آب کثیف مقاومت می کند.
HVAC Systems: به لطف بسته شدن کوسن توپ ، باعث کاهش نویز و لرزش در حلقه های آب سرد می شود – IDEAL برای نصب دریچه های کنترل توپ افقی در ساختمانهای تجاری.
فرآیندهای صنعتی: دوغابهای متوسط و مایعات دارای ذرات را کنترل می کند ، زیرا طراحی چند توپ خطرات گرفتگی را در مقایسه با دریچه های تک دیسک به حداقل می رساند.

چرا Storaen را به عنوان تولید کننده شیر چک خود انتخاب کنید

راه حل های سفارشی: طرح های متناسب برای نرخ های خاص جریان ، فشارها یا رسانه ها-از انواع برنجی درجه غذا گرفته تا چدن سنگین برای مصارف صنعتی.
قابلیت اطمینان آزمایش شده: هر دریچه تحت آزمایش فشار 1.5 برابر (پوسته) و آزمایش صندلی 1.1 برابر قرار دارد و از رعایت استانداردهای ISO 9001 و API اطمینان می دهد.
سهام آماده: طیف گسترده ای از دریچه های توپ برای فروش ، از جمله اندازه های مشترک (DN50 -DN200) ، برای حمل و نقل فوری برای به حداقل رساندن تأخیرهای پروژه در دسترس است.

پیشگیری از جریان عقب در سطح بعدی را تجربه کنید

شیر چک چند کانال چند توپ Storaen ، نوآوری و دوام را برای محافظت از سیستم های خود در برابر آسیب های جریان ترکیبی ترکیب می کند. این که آیا شما برای یک پروژه کوچک یا یک راه حل فلنج سفارشی برای مقیاس صنعتی به یک شیر چک توپ استاندارد استاندارد نیاز دارید ، طراحی ما عملکرد بهینه و آرامش را تضمین می کند.

ما به عنوان تولید کنندگان پیشرو در حال کنترل دریچه ، ما متعهد به ارائه محصولاتی هستیم که از استانداردهای صنعت فراتر رود. امروزه دامنه دریچه های توپ ما را برای فروش کاوش کنید و دریابید که چرا مهندسان به فناوری چند توپ ما برای پیشگیری بحرانی از جریان عقب اعتماد دارند.

آهن انعطاف پذیر QT450-10 در مقابل مواد سنتی: دستیابی به موفقیت فناوری فشار مقاوم در برابر خوردگی در دریچه های چک توپ

ادغام Storaen از آهن انعطاف پذیر QT450-10 در طرح های شیر چک توپ ما نشان دهنده پیشرفت تحول در کنترل مایعات صنعتی ، پیشی گرفتن از مواد سنتی مانند فولاد کربن و برنج در استحکام ، مقاومت در برابر خوردگی و دوام عملیاتی است. ما به عنوان تولید کنندگان پیشرو در حال کنترل دریچه ، ما از این ماده برتر به شیرهای مهندسی که در محیط های خواستار برتری دارند ، استفاده می کنیم – در اینجا نحوه عملکرد از گزینه های معمولی است.

1. استحکام مکانیکی بی نظیر

آهن داکتیل QT450-10 استحکام کششی 450MPa-50 ٪ بالاتر از چدن استاندارد و 20 ٪ قوی تر از فولاد کربن (ASTM A216 WCB) را ارائه می دهد. این قدرت برتر به شیر چک از نوع توپ ما اجازه می دهد تا ضمن حفظ انعطاف پذیری ، فشارهای کاری را تا 2.5 مگاپاسک (PN25) انجام دهد و حتی در دمای 10 درجه سانتیگراد مقاومت کند. در مقابل ، دریچه های فولادی کربن ، گرچه قوی هستند ، اما مستعد خستگی تحت نوسانات فشار هستند ، در حالی که برنج فاقد سفتی برای سیستم های فشار قوی (حداکثر 1.6 مگاپیکسال) است. نتیجه؟ 40 ٪ عمر طولانی تر در خطوط لوله صنعتی در معرض افزایش فشار مکرر قرار دارد.

2. مقاومت در برابر خوردگی افزایش یافته برای رسانه های سخت

ساختار گرافیتی جمع و جور آهن انعطاف پذیر QT450 مقاومت ذاتی در برابر خورنده های خفیف (pH 6-8) ، مانند آب صنعتی ، فاضلاب و گازهای غیر اکسید کننده را فراهم می کند و نیاز به پوشش های محافظ مکرر مورد نیاز فولاد کربن را از بین می برد. هنگامی که با توپ های آبگوشت لاستیکی EPDM/NBR ما در طرح های شیر به سبک توپ جفت می شویم ، یک سیستم دوران باربری را تشکیل می دهد که در مقایسه با گزینه های فولادی بدون پوشش ، 30 ٪ تعمیر و نگهداری را کاهش می دهد. برای محیط های تهاجمی تر ، پوشش اپوکسی اختیاری مقاومت شیمیایی را بیشتر می کند ، از برنج بهتر در کاربردهای درجه حرارت بالا (تا 80 درجه سانتیگراد) در حالی که تحمل فشارهای بالاتر-مبارزات مغزی با فشار بیش از 1.6 مگاپیکسولت است و برای مایعات دارای ذرات نامناسب است.

3. تطبیق پذیری را برای هر برنامه طراحی کنید

شیرهای چک توپ آهن داکتیل Storaen در تنظیمات متناسب با نیازهای متنوع در دسترس هستند:

اتصالات نخ (DN15-DN50): نصب سبک و آسان برای نصب ، ایده آل برای لوله کشی مسکونی یا تنظیمات صنعتی در مقیاس کوچک که به شیرهای چک توپ رشته ای نیاز دارند.
مدل های فلنج (DN65-DN300): طرح های سنگین مطابق با ASME B16.5 و DIN PN16 ، که از ادغام یکپارچه در خطوط لوله تجاری و صنعتی در سراسر جهان اطمینان حاصل می کند.
نصب جهانی: توابع متعادل چند توپ متعادل به طور قابل اعتماد در هر دو جهت گیری افقی و عمودی ، از بین بردن محدودیت های موقعیتی دریچه های چک نوسان و ایجاد آن به عنوان یک انتخاب همه کاره برای کاربردهای دریچه توپ افقی در سیستم های HVAC یا کارخانه های تصفیه آب.

مطالبی را انتخاب کنید که بهتر است

این که آیا شما به یک راه حل بادوام برای شبکه های آب صنعتی یا دریچه قابل اعتماد برای سیستم های تجاری HVAC نیاز دارید ، دریچه های چک توپ آهن Storaen استحکام ، مقاومت در برابر خوردگی و سازگاری را که مواد سنتی نمی توانند با آن مطابقت داشته باشند ، ارائه می دهد. خداحافظی از تعویض ها و تعمیر و نگهداری مکرر – دریچه های ما برای پیشرفت در شرایط چالش برانگیز ، با حمایت از تخصص یک تولید کننده شیر قابل اعتماد توپ ، مهندسی شده اند.

امروزه از دریچه های توپ ما برای فروش کاوش کنید و پیشرفت فناوری را که در حال تعریف مجدد پیشگیری از جریان است ، تجربه کنید. اعتماد به عملکرد اثبات شده آهن انعطاف پذیر ، زیرا در کنترل سیال ، دوام غیر قابل مذاکره است.
